Umlenkrolle

Die Umlenkrollen von horntools sind leicht, robust und je nach Modell für Stahlseil oder Kunststoffseil geeignet. Eine robuste Bauweise und eine Nutzlast von 2 bis 10 Tonnen zeichnet unsere Umlenkrollen aus. Ideal für den Seilwinden-Einsatz.

3 Produkte

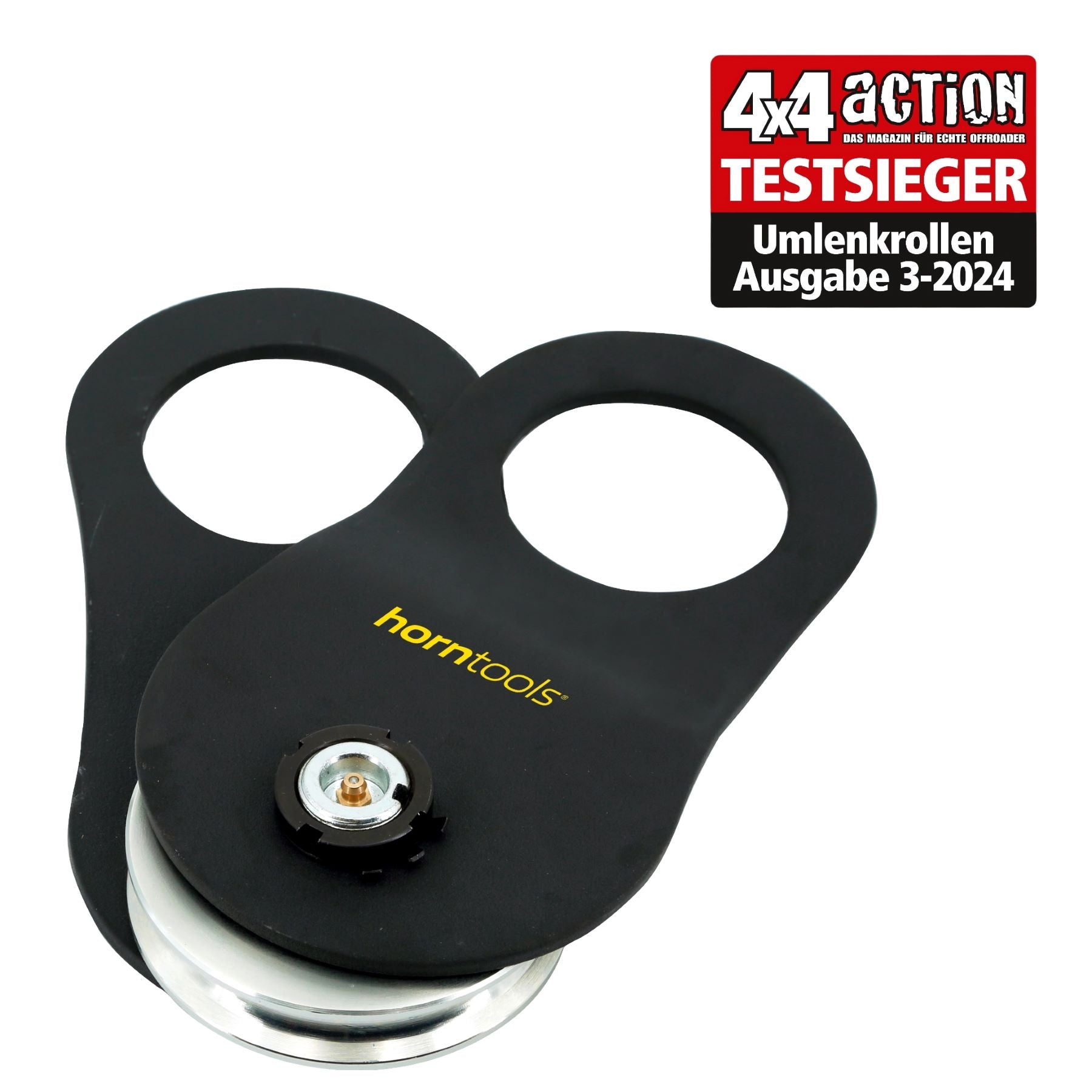

Umlenkrolle / Winch Ring 10.000 kg

ab CHF 89.90

Umlenkrolle Gamma, 12t Bruchlast / 4.0t WLL

CHF 39.90

Umlenkrolle Beta, 10t Bruchlast / 2.5t WLL

CHF 19.90

Umlenkrolle Seilwinde

Umlenkrolle mit Kunststoffseil oder Stahlseil?

Die Wahl zwischen einem Kunststoffseil und einem Stahlseil beschäftigt viele Seilwinden-Nutzer. Dabei haben beide Optionen ihre Vor- und Nachteile. Während Kunststoffseile leichter, flexibler und sicherer im Umgang sind, sind sie in der Regel teurer und können durch UV-Strahlung geschädigt werden. Stahlseile hingegen besitzen über eine hohe Zugkraft und sind kostengünstiger. Dafür neigen sie dazu zu rosten und können durch scharfe Kanten eine Verletzungsgefahr darstellen.

Mehr zum Thema Kunststoffseil oder Stahlseil und für welche Seile die horntools Umlenkrollen geeignet sind, findest du hier in diesem Blogpost über Umlenkrollen.

Umlenkrolle Stahlseil

Eine Umlenkrolle für Stahlseil ist ein unverzichtbares Zubehör im Einsatz mit einer Seilwinde. Sie dient dazu, die Zugrichtung des Stahlseils zu ändern und mechanische Kräfte optimal zu verteilen. Unsere hochwertigen Stahlseil Umlenkrollen bestehen aus widerstandsfähigem Stahl und sind für hohe Lasten ausgelegt. Ob im Forstbereich oder im Offroad Einsatz – eine stabile Stahlseil-Umlenkrolle sorgt für Sicherheit, Präzision und Effizienz bei der Kraftübertragung. Für den sicheren Umgang mit einer Stahlseil Seilwinde empfehlen wir das passende Recovery Kit, mit einer Schutzdecke und weiterem Zubheör.

Häufig gestellte Fragen

Wie funktioniert eine Umlenkrolle bei einer Seilwinde?

Eine Umlenkrolle wird bei einer Seilwinde eingesetzt, um die Zugkraft dieser zu steigern und die Richtung des Seils zu verändern. In diesem Video zeigen wir dir die verschiedenen Anwendungsfälle der Umlenkrolle in der Praxis. Mithilfe einer Umlenkrolle kann die wirksame Zugkraft verdoppelt werden, da sie als mechanischer Hebel wirkt. Dadurch können schwerere Lasten mit geringerem Kraftaufwand bewegt werden. Darüber hinaus übernimmt die Umlenkrolle eine wichtige Aufgabe beim Seilzug, indem sie das Seil um Hindernisse herumführt und die Zugrichtung flexibel anpasst. Dies ist besonders nützlich bei der Selbstbergung von Fahrzeugen, wo eine Umlenkrolle verwendet wird, um dein Auto mithilfe einer Seilwinde aus kniffligen Situationen zu befreien. Generell wird die Umlenkrolle für den Einsatz mit der elektrischen Seilwinde (im Forst) oder dem Bergen von Autos, Geländewägen oder Offroad-Fahrzeugen zum Aschleppen oder zur Selbstbergung genutzt.

Welche Umlenkrolle für welche Seilwinde?

Die Auswahl der richtigen Umlenkrolle hängt von der Art der Seilwinde und der spezifischen Anwendung ab. Umlenkrollen sind in verschiedenen Größen und Belastbarkeiten erhältlich und eignen sich je nach Modell für Drahtseile, Stahlseile und / oder Kunststoffseile. Dabei sind folgende Kriterien wichtig:

Belastbarkeit: Stelle sicher, dass die Umlenkrolle für die maximale Zugkraft deiner Seilwinde ausgelegt ist, um Brüche und gefährliche Situationen zu vermeiden.
Größe und Gewicht: Die Dimension der Umlenkrolle sollte zum Durchmesser des Seils passen. Eine zu kleine Rolle kann das Seil beschädigen, während eine zu große Rolle unnötig schwer sein kann.
Material: Umlenkrollen werden aus verschiedenen Materialien wie Stahl, Aluminium oder Kunststoff gefertigt. Stahlrollen sind besonders robust und langlebig, Aluminiumrollen sind leichter und korrosionsbeständig, während Kunststoffrollen am leichtesten sind, jedoch weniger Belastbarkeit bieten als Metallrollen.

Wie benutzt man eine Umlenkrolle?

Um eine Umlenkrolle zu benutzen, folgt man diesen Schritten:

Vorbereitung: Sichere die Umlenkrolle an einem stabilen Befestigungspunkt, der die Belastung tragen kann. Verwende dazu einen geeigneten Softschäkel oder eine vergleichbare Verbindung.
Einlegen des Seils: Führe das Seil durch die Umlenkrolle, sodass die Zugrichtung effektiv geändert wird. Achte darauf, dass das Seil richtig gefädelt ist, um Reibung und Beschädigungen zu vermeiden.
Anwendung: Betätige die Seilwinde, um die Last zu bewegen. Die Umlenkrolle verteilt die Zugkraft und ermöglicht es, schwerere Lasten mit weniger Aufwand zu bewegen.

⚠️ Prüfe vor jeder Verwendung die Umlenkrolle bzw. den Softschäkel auf sichtbare Risse, Abnutzungserscheinungen und gegebenenfalls die Beweglichkeit.

Wie befestigt man eine Umlenkrolle?

Eine Umlenkrolle wird typischerweise mit einem geeigneten Befestigungspunkt gesichert, der die Zugkräfte sicher aufnehmen kann. Hierbei ist es wichtig, einen Softschäkel oder eine ähnliche sichere Verbindung zu verwenden, um die Umlenkrolle entweder am Ankerpunkt oder direkt an der Last zu befestigen. Diese Methode minimiert das Risiko von Beschädigungen des Seils und gewährleistet eine sichere und effektive Verwendung der Umlenkrolle.

Welche Kraft wirkt auf Umlenkrolle? Wie stark muss eine Umlenkrolle sein?

Bei der Umlenkrolle muss man die Bruch- sowie Nutzlast berücksichtigen. Die Bruchlast einer Umlenkrolle gibt an, welche maximale Last sie aushalten kann, bevor sie bricht oder versagt. Eine Umlenkrolle mit einer Bruchlast von 9 Tonnen kann Lasten bis zu 9.000 Kilogramm halten.

Die empfohlene Nutzlast ist jedoch niedriger als die Bruchlast. Die Arbeitslastgrenze (WLL – Working Load Limit) berücksichtigt einen Sicherheitsfaktor, der üblicherweise zwischen 4:1 und 5:1 liegt. Daher hat eine Umlenkrolle mit einer Bruchlast von 9 Tonnen typischerweise eine Arbeitslastgrenze von etwa 1,8 bis 2,25 Tonnen, je nach angewendetem Sicherheitsfaktor.

Wie stark die Umlenkrolle sein muss, hängt ganz von der spezifischen Anwendung und der maximalen Zugkraft der Seilwinde ab. Es ist entscheidend, dass die Umlenkrolle sowohl die Bruchlast als auch die empfohlene Arbeitslastgrenze (WLL) sicher unterstützen können, um eine zuverlässige und sichere Nutzung zu gewährleisten.
